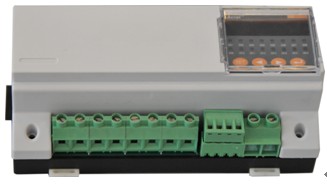

1.概述
AGFR系列光伏匯流采集裝置是專門應用于智能光伏匯流箱，用于監測光伏電池陣列中電池板運行狀態，光伏電池電流測量，匯流箱中防雷器狀態采集、直流斷路器狀態采集、繼電器接點輸出，帶有風速、溫度、輻照儀等傳感器接口，裝置帶有RS485接口可以把測量和采集到的數據和設備狀態上傳。

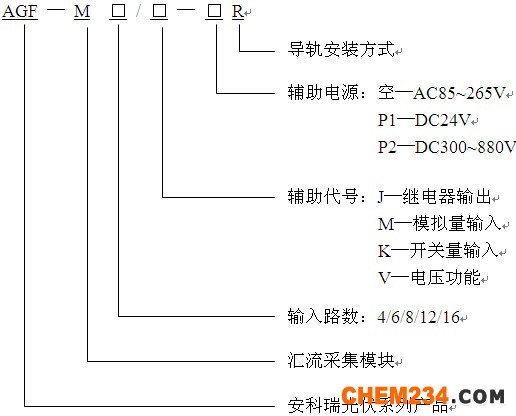

2.型號說明
3 產品特點
◆ 測量元件采用霍爾傳感器，隔離測量
◆ 可接受正極或負極匯流測量方式
◆ 可選電壓功能，最高測量電壓DC1kV
◆ 提供外部傳感器輸入接口
◆ 標配單路RS485接口
◆ 多種供電方式可選擇
4 產品功能
◆ 光伏電池串開路報警，狀態檢測
◆ 帶開關量輸入，用于采集直流斷路器、防雷器等元件的動作狀態
◆ 帶繼電器輸出，可以設定為點動方式，用于驅動直流斷路器的自動分合閘
◆ 提供溫度、輻照、風速等類型傳感器輸入接口
◆ 可輸出DC24V電源給外部傳感器供電
◆ 就地數碼管循環顯示每通道的輸入電流，并具有自動關閉節能顯示模式
◆ RS485接口，支持Modbus RTU通訊協議，通訊地址、波特率、數據方式都可自由設定
5 技術參數
|
產品型號
|
AGF-M4R
|
AGF-M6R
|
AGF-M8R
|
AGF-M12R
|
AGF-M16R
|
|
輸入路數
|
4路
|
6路
|
8路
|
12路
|
16路
|
|
輸入范圍
|
DC 0~±12A
|
||||
|
反應時間
|
1s
|
||||
|
測量精度
|
光伏電池測量0.5級、外部模擬量0.2級
|
||||
|
溫度系數
|
300ppm/℃
|
||||
|
RS485通訊
|
RS485/ModBus-RTU協議，4800/9600/19200/38400bps
|
||||
|
附加功能
|
|||||
|
繼電器輸出
|
2組常開5A/AC250V（5A/DC 30V）
|
||||
|
開關量輸入
|
3組外部狀態輸入（光耦或無源接點方式）
|
||||
|
模擬量輸入
|
PT100、DC 0(4)~20mA、DC 0~10V
|
||||
|
通用技術參數
|
|||||
|
溫度/濕度
|
工作溫度:-25~+60℃，濕度95%，無凝露、無腐蝕性氣體場所
|
||||
|
海拔
|
≤2000m
|
||||
|
絕緣電阻
|
≥100MΩ
|
||||
|
工頻耐壓
|
電源//光伏輸入//繼電器輸出//通訊//光電池電壓輸入--AC 2.5kV/1min（注）
傳感器輸入+開關量輸入//通訊--DC1kV/1min
注：當選擇DC24V電源供電時，開關量輸入供電將直接使用外部DC24V供電
|
||||
|
輔助電源
|
AC85V～265V或DC300～880V 或DC24V(±10%)
|
||||

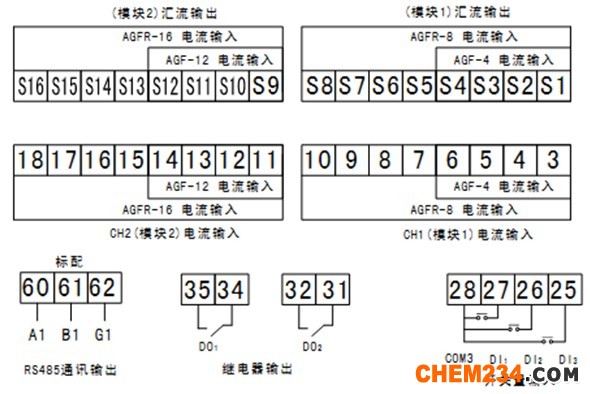

6 接線方式

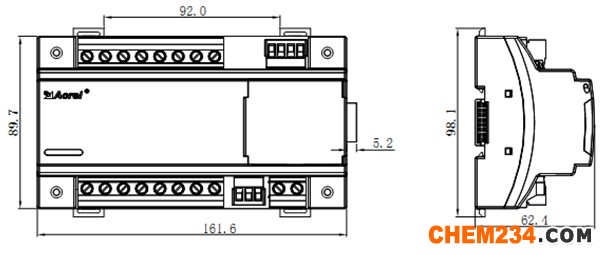

7. 安裝尺寸（mm）
