概述：

GD-LGX楔形流量計是一種新型節流差壓式流量測量?jī)x表，它可以在高粘度、低雷諾數（雷諾數＞500即可使用）的流體情況下進行高精度的流量測量；在流速較低、流量小、管徑大的流量測量場合有無可比擬的優勢和不可替代的作用。

GD-LGX楔形流量計具有流量系數、非線性誤差、溫度變化、密度變化等參數的修正功能；測量精度可達0.5%；可具有現場顯示和標準電流信號（4~20mA  DC）輸出，可方便地用于自動控制系統或與計算機聯網，進行流量或其他參數的自動調節和控制。

楔形流量計主要用于高粘度（重油、渣油、柴油、機油等）、工業煤氣（焦?fàn)t煤氣、高爐煤氣、發生爐煤氣、城市煤氣）、氫氣、氮?dú)狻⒖諝狻⑺羝⑽鬯后w等介質的流量測量。

這種流量計結構簡單、無可動部件，不易被流體磨損，工作性能穩定、可靠，使用壽命長；它的測量元件及取壓裝置結構特殊，流體通過時不形成滯留或堵塞，壓力損失較小，是在雷諾數較低的情況下進行高精度流量測量的理想選擇。

配帶雙法蘭差壓變送器

產品介紹：GD-LGX楔形流量計是八十年代開始開始逐步走向?qū)嵱玫囊环N新型流量計，其檢測件是一個V字形楔塊（又稱楔形節流件），它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游側產生滯流。因此特別適合在石油、化工等行業中用于體積流量和質量流量的測量。
主要特點：
1 重復性好、精確度高，經標定的楔形流量計，精度達0.5 級。
2 具有自清潔能力，無滯流區。
3 耐磨損、壽命長、可靠性高。
4 永久壓損比孔板小。

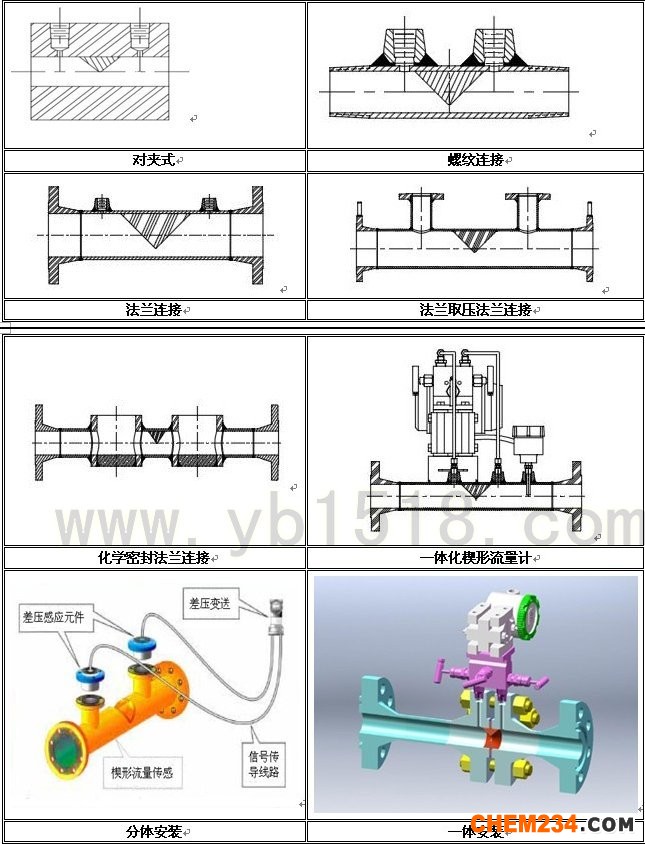

5 一體型結構，現場安裝無需按裝導壓管路，直接與管道進行螺紋或法蘭連接。施工省時省力，維護方便。

主要特點：

●  特別適合于高粘度、低雷諾數、帶懸浮顆粒或氣泡的介質測量；

●  測量精度不受流體介質介電常數等特性的影響和限制；

●  楔形件結構設計特殊，有導流作用，防堵塞；

●  具有流體粘度變化、溫度變化、密度變化等補償功能；

●  抗振動、抗沖擊、抗臟污、抗腐蝕、防爆；

●  具有雙向流量測量功能；

●  測量精度高；

●  結構簡單、牢固、高可靠性，安裝方便，運行維護費用低；

●  無運動部件，無磨損，長期使用時不需要重新標定。

主要技術參數：

●  測量精度： ±0.5%～±1.0%

●  長期運行精度：0.2%F.S/Y。

●  最低流速：0.01m/s。

●  使用壽命：可長達十年以上。

●  量 程 比：≥10：1

●  雷諾數系數使用范圍：下限300，上限達1×106以上。

●  測量液體粘度上限：500MPa·S。

●  工作壓力范圍：-0.1~60MPa。

●  工作溫度范圍：-50~560℃。


GD-LGX楔形流量計安裝注意事項：
1、 一般楔形流量傳感器附有前后測量管，可在水平或垂直安裝及使用。當傳感器在垂直管道上安裝時，流體應自上而下流動。測量液體時應注意使差壓變送器能翻遍地排除氣泡，以免引起儀表零點漂移；
2、 傳感器上下游側應配置直管段，管道內壁應光滑、清潔、無附著物，只管段長度如表
3、 水平安裝時，楔式差壓元件應與管道中心線成90度。對于垂直安裝，由于取壓點之間輕微的靜壓影響必須注意差壓變送器調零。
