一、手動旋轉反沖洗濾水器結構簡介和運行說明:

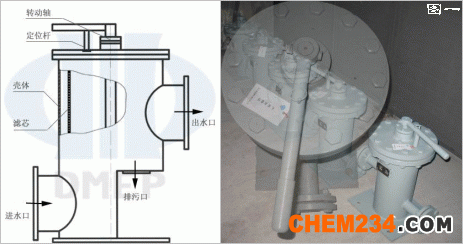

東勱旋轉反沖洗濾水器系列LS型手動濾水器主要由：①轉動軸②定位桿③殼體④網芯⑤進水口⑥出水口⑦排污口等組成(見下圖：手動濾水器結構示意)
東勱手動濾水器與管道系統連接后，水從進水口進入濾水器內，過濾后的水從出水口流出，當水中雜質經過網芯時，由于體積大于網芯孔，而被截留在網芯上，當聚集到一定數量時，即造成進水口和出水口有一定壓差，這時打開手動濾水器的排污閥門同時轉動網芯進行輪次反沖洗。
手動濾水器規格型號及說明>>>
|
|
二、電動旋轉反沖洗濾水器結構簡介及運行說明:

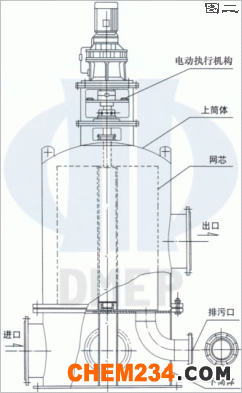

東勱旋轉反沖洗式工業濾水器系列LD型電動濾水器主要由：①電動執行機構及轉動軸②筒體③濾網芯④進水口⑤出水口⑥排污口等組成(見下圖：LD電動濾水器結構示意)。
東勱電動濾水器與管道系統連接后，水從進水口進入濾水器內，過濾后的水從出水口流出，當水中雜質通過網芯時，由于體積大于網芯孔，而被截留在網芯上，當聚集到一定數量時，即造成進水口和出水口有一定壓差，這時打開電動濾水器的排污閥門同時啟動電動執行機構轉動網芯進行輪次反沖洗。
電動濾水器規格型號及說明>>>
|
|
三、全自動旋轉反沖洗濾水器結構簡介:

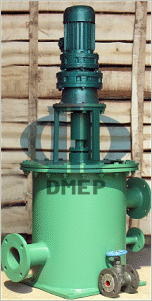

DLS型全自動濾水器由執行機構及自動控制機構組成，執行機構由電動減速裝置、濾水器本體、電動排污閥等組成。自動控制機構由安裝在濾水器本體上的差壓控制器及PLC、模塊、電器控制箱組成。
DLS型自動濾水器具備自動過濾、自動旋轉、自動排污，實現無人值守。
全自動旋轉反沖洗濾水器運行說明:
DLS型全自動濾水器在正常過濾狀態時，電動減速機不啟動，排污閥關閉。水從進口進入濾水器筒體內，產生壓力差，隨著過濾的繼續進行，雜質在濾網上的附著，壓力差會升高，當壓力差達到預設值時，過濾器進入自清洗狀態，電動減速機啟動按設定轉速帶動濾網芯，電動排污啟動，此時雜質將會與一定量的水經排污口排出管路系統，完成自動旋轉、自動清洗、自動排污過程后，電動減速機停運行，電動排污閥門關閉，過濾系統正常運行過濾工作，等待進入下一自清洗循環。不同的濾網適用于不同的過濾精度(東勱采用不銹鋼板開孔制作過濾網，具有強度高，使用周期長，安全系數高等優點)。控制系統可根據用戶要求進行修改設計，并可與LCU機房、DCS系統聯網運行，同時還可以現場手動操作等控制。東勱DLS型自動濾水器配備有報警系統，以保障過濾系統的安全運行。
全自動濾水器規格型號及說明>>>
 |
