直角式脈沖電磁閥,信號控制脈沖電磁閥
一、直角式脈沖電磁閥簡介：
DMF-Z直角式脈沖電磁閥;是脈沖袋式除塵器青灰噴吹系統的壓縮空氣開關；受脈沖噴吹控制儀輸出信號的控制，對濾袋逐排噴吹青灰，使除塵器阻力保持在設定的范圍之內，以保證除塵器的處理能力和叫塵效率, 達到抖動布袋去塵的目的。是為布袋式除塵器配套使用而設計的專用電磁閥
二、直角式脈沖電磁閥工作原理:

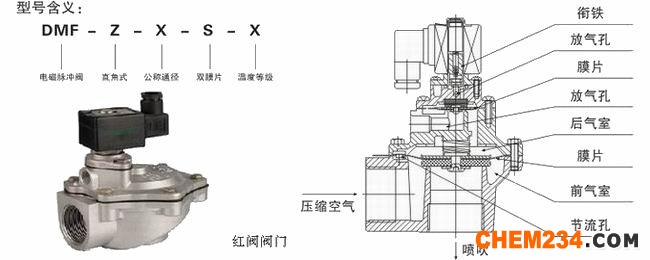

膜片把電磁脈沖閥分成前、后二個氣室，當接通壓縮空氣通過節流孔進入后天室，此時后氣室壓力將膜片緊帖閥的輸出口，電磁脈沖閥處于“關閉”狀態。脈沖噴吹控制儀電信號消失，電磁脈沖閥銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高使膜篇緊貼閥出口，電磁脈沖閥又處于“關閉”狀態。
三、直角式脈沖電磁閥技術指標:
1、工作壓力：0.4~0.6MPa
2、工作介質：清潔空氣
3、電壓：DC24V
4、電流：0.8A
5、使用環境：①溫度-10~55℃ ②空氣的相對濕度不超過85%
6、膜片壽命：噴吹100萬次或三年
四、技術參數
| 產品型號 |
DMF-Z-20 |
DMF-Z-25 |
| 通徑 |
Ф20 |
Ф25 |
| 連接螺紋 |
G3/4" |
G1" |
| 適用介質 |
清潔空氣 |
| 公稱壓力 |
3~8kgf/cm2 |
| 環境溫度℃ |
-5~+55 |
| 額定電壓 |
AC220V； 110V ；DC24V其他電壓可定制 |
| 膜片壽命 |
噴次100萬次以上 |
五、連接尺寸
| 型號 |
公制連接螺紋 |
寬度 |
A |
B |
C |
D |
重量(G) |
| DMF-Z-20 |
20mm |
G3/4 |
80 |
88 |
128 |
48 |
20 |
650 |
| DMF-Z-25 |
25mm |
G1 |
96 |
108 |
136 |
60 |
23 |
780 |
| DMF-Z-32 |
32mm |
G1 1/4 |
112 |
131 |
148 |
75 |
32 |
1120 |
| DMF-Z-40S |
40mm |
G1 1/2 |
112 |
131 |
180 |
75 |
32 |
1135 |
| DMF-Z-50S |
50mm |
G2 |
160 |
180 |
206 |
100 |
43 |
2320 |
| DMF-Z-62S |
62mm |
G2 1/2 |
188 |
204 |
226 |
110 |
49 |
4110 |
| DMF-Z-76S |
76mm |
G3 |
200 |
200 |
250 |
120 |
66 |
4350 |
六、紅閥閥門訂貨須知：
1、①電磁閥產品名稱與型號②電磁閥的口徑③電磁閥是否帶附件以便我們的為您正確選型④電磁閥的使用壓力⑤電磁閥的使用介質、溫度。
2、若已經由設計單位選定紅閥公司的電磁閥型號，請按電磁閥型號直接向我司銷售部訂購。
3、當使用的場合非常重要復雜時,請您盡量提供設計圖紙和詳細參數，由我司專家為您審核把關。
如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
