| 是否提供加工定制 | 否 | 品牌 | 鄭州長城 |
| 型號 | SHB-B88 | 材質 | 不銹鋼 |
| 驅動方式 | 電動 | 用途 | 化工泵 |
| 原理 | 真空泵 | 功率 | 550 |
| 極限壓力 | 0.098（pa） | 外形尺寸 | 450L*350W*820H |
| 是否提供加工定制 | 否 | 品牌 | 獅鼎 |
| 型號 | SHB-B88 | 產品適用范圍 | 循環水式多用真空泵為蒸發、蒸餾、結晶、升華、過濾減壓、脫氣等過程提供真空條件，特別適合于大專院校、科研院所、化工、制藥、生化、食品、農藥等行業的實驗室和小試。 |
一、循環水式多用真空泵工作原理：
循環水式多用真空泵是以循環水作為工作流體，利用射流產生負壓原理而設計的一種新型多用真空泵，為化學實驗室提供真空條件，并能向反應裝置提供循環冷卻水。
循環水式多用真空泵廣泛用于蒸發、蒸餾、結晶、過濾、減壓、升華等作業，是大專院校、醫藥化工、食品加工等領域?qū)嶒炇业睦硐朐O(shè)備。
二、SHB-B88循環水式多用真空泵的用途特點：
●SHB-B88循環水式多用真空泵有三抽頭，可單獨或并聯使用。兩個抽頭裝有真空調節閥，可以調節真空度的高低；配有兩個真空表，分別直觀顯示。
●SHB-B88循環水式多用真空泵專用電機由知名電機制造商ODM，氟橡膠密封，電機內部無腐蝕性氣體侵入。
●SHB-B88循環水式多用真空泵適用于有蒸發、蒸餾、結晶、干燥、升華、過濾減壓、脫氣等過程的研究性實驗、小試、小量生產過程。
●射流器為銅材質，三通、逆止閥、抽氣咀材質為PP。
● 泵體、葉輪為不銹鋼板壓制（ANSI標準），外殼不銹鋼材質。
●裝有腳輪，移動方便，適應實驗室、車間靈活配置。
▲需定期更換水槽中的水，以保證水質純凈，保證真空度，避免垢漬。
▲可用于抽取腐蝕性氣體，需縮短換水周期。
三、SHB-B88循環水式多用真空泵技術參數：
|
型號 |
功率 W |
電源V/HZ |
流量L/Min |
揚程M |
安全功能 |
機殼材質 |
最大真空度Mpa |
單頭抽氣量L/Min |
抽氣頭數(個) |
水箱容積L |
水箱材質 |
外形尺寸mm |
重量Kg |
|
SHB-B |
550 |
220/50 |
100 |
12 |
逆流防止閥 |
冷板靜電噴塑 |
0.098 |
10 |
3 |
57 |
聚氯乙烯 |
450L*350W*820H |
36 |
|
SHB-B95 |
5 |
57 |
450L*350W*820H |
36 |
|||||||||
|
SHB-B95A |
1Cr18Ni9Ti |
5 |
57 |
450L*350W*820H |
36 |
||||||||
|
SHB-B88 |
180 |
80 |
10 |
3 |
40 |
350L*280W*880H |
26 |
四、 SHB—B88型系列循環水式多用真空泵常見故障及排除方法
|
序號 |
常見故障 |
查找部位 |
排除方法 |
|
1 |
無真空或真空表指示不準 |
1、電機轉速不夠或電壓過低 |
檢查電壓是否穩定 |
|
2、真空瓶、止回閥臟物堵塞或腐蝕 |
清理內部臟物或更換新瓶、新閥芯 |
||
|
3、進水口、濾管網堵塞 |
清洗，掏出內部臟物 |
||
|
4、葉輪脫落 |
更換葉輪 |
||
|
5、真空表進水或漏氣 |
甩出表內存水，使表針回零或更換新表 |
||
|
6、真空管路堵塞或管龜裂 |
清洗管路或更換新管 |
||
|
2 |
電機不工作 |
1、保險管燒斷 |
更換新保險管 |
|
2、運轉電容被擊穿 |
更換與原來容量電壓相等的新電容 |
||
|
3、電機繞組燒壞 |
更換新電機 |
||
|
4、軸承磨損嚴重卡死 |
更換新軸承 |
||
|
5、葉輪被堵卡死 |
清理雜物，校正葉輪位置 |
||
|
6、線頭虛焊或線卡松動 |
焊接牢靠，線卡卡緊 |
||
|
3
|
電機發熱、噪音過大 |
1、軸承磨損 |
更換新軸承 |
|
2、葉輪磨損變形 |
更換新葉輪 |
||
|
3、電壓不穩或電壓過低 |
查線路是否過載和有無低電壓現象 |
||
|
4 |
水箱內水花翻騰 |
1、濾水管排水方向不正確 |
調整排水方向 |
|
2、水位太低 |
加水到溢水口 |
||
|
5 |
漏水 |
1、水箱放溢水咀松動或密封圈老化 |
擰緊水咀或更換密封圈 |
|
2、水箱破裂 |
更換水箱 |
五、循環水式多用真空泵不同溫度條件下真空性能：
|
溫度℃ |
6 |
8 |
10 |
15 |
20 |
25 |
30 |
|
真空度MPa |
～0.099 |
～0.099 |
～0.099 |
～0.099 |
0.097 |
0.096 |
0.095 |
|
mmHg |
～750 |
～750 |
～748 |
～746 |
736 |
732 |
724 |
鄭州長城科工貿有限公司產品與國內外同行業產品比較，有極限真空度高、抽速快的特點，改造后的新真空瓶在原基礎上抽速又提高30％。

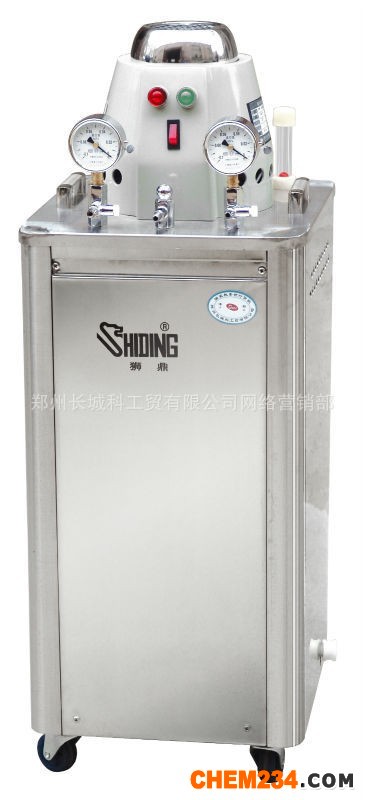

六、循環水式多用真空泵圖片
